目录

序号	材 料	状 态
1	工业纯铁	退火
2	20钢	退 火
3	45钢	退 火
4	65钢	退火
5	T8钢	退 火
6	T12钢	退 火
7	T12钢	退火
8	亚共晶生铁	铸 态
9	共晶生铁	铸 态
10	过共晶生铁	铸 态
11	T8	正火
12	T8	等温淬火
13	T8	等温淬火
14	20	淬火
15	T8	淬火
16	45钢	正火
17	45#钢	860℃水淬
18	45钢	860℃水淬低温回火
19	45钢	860℃水淬中温回火
20	45钢	860℃水淬高温回火
21	45钢	780℃水淬
22	45钢	1100℃水淬
23	T12	球化退火
24	T12	780℃水淬低温回火
25	T12	1100℃水淬低温回火
26	40Cr	调质
27	65Mn	淬火中温回火
28	GCr15	常规淬火低温回火
29	W18Cr4V	铸态
30	W18Cr4V	退火
31	W18Cr4V	淬火
32	W18Cr4V	淬火及回火
33	1Gr18Ni9Ti	固溶处理
34	30CrMnSi	等温淬火
35	ZGMn13	铸态
36	20钢	渗碳后退火
37	40Cr	调质软氮化
38	45钢	渗硼后空冷
39	灰口铸铁	铸铁
40	可锻铸铁	退火
41	球墨铸铁	铸态
42	蠕墨铸铁	铸态
43	灰口铸铁 HT100	退火
44	灰口铸铁 HT150	铸态
45	灰口铸铁 HT200	正火
46	可锻铸铁 KT350-10	退火
47	可锻铸铁 KT550-04	第一阶段石墨化退火
48	球墨铸铁 QT400-15	退火
49	球墨铸铁 QT500-5	铸态
50	球墨铸铁 QT700-2	正火
51	高磷铸铁	铸态
52	ZL102	铸态
53	ZL102	铸态
54	LY12	铸态
55	LY12	时效板材
56	H70	变形退火
57	H62	退火
58	QSn10	铸态
59	QSn10	挤压棒
60	锡基轴承合金	铸态
61	铝基轴承合金	铸态
62	45钢	锻轧
63	ZG30	铸态
64	T13	过热正火
65	A3钢	电弧焊
66	铁基粉末冶金	压制烧结

图谱说明

1、白色等轴晶为F晶粒，黑色网络为晶粒之间的边界。

2、F+P，白色晶粒为F，黑色块状为片P。

3、F+P,白色晶粒为F，黑色块状为片状P。

4、F+P，黑色基体为片状P，白色呈网络状分布的为F。

5、片状P。

6、黑白相间的层片状基体为P，晶界上的白色网络为Fe3Cll。

7、P+Fe3Cll,Fe3C染成黑色，F仍保留白色。

8、P+Ld+Fe3Cll,斑点装基体为共晶Ld，黑色枝晶为P。

9、共晶Ld是由P+Fe3Cll+Fe组成，P组织细小。

10、Fe3Cll+Ld,板条状是Fe3Cl,斑点状是Ld。

 11、S。细层片状F与Fe3C的机械混合物。

12、B上+M+A残。B上是由成束的大致平行排列的条状F与分布在F条间的断续Fe3C组成的非常层状组织。

13、B下+M+A残。B下是呈扁片状的过饱和F分布在F内的短针状Fe3C的两相混合物。

14、板条M。

15、针状M+Ar。高碳M呈针状，互成一定的角度。

16、F+S。白色条块状为F。沿晶界析出；黑色块状为S。

17、中碳M。M成板条和针状混合分布。

18、回火中碳M。

19、回火T。回火T是从M分解出的F基体上分布极细粒状Fe3C的混合物组合。

20、回火S。回火S是F基体上分布细粒状Fe3C的混合物。

21、亚温淬火组合F+M。M呈黑色，F为白色。

22、过热淬火组织M。

23、球状P。是F基体上分布颗粒状Fe3C。白色为F基体，白色小颗粒为Fe3C。

24、回火M和粒状Fe3C。黑色为隐针状回火M，白色颗粒为Fe3Cll。

25、低温回火组织M+Ar，粗针状黑色回火M体及灰白色的残留Ar。

26、回火S。白色F基体上分布着细的浅黑色颗粒Fe3C。

27、回火T。白色F基体上分布极细的黑色Fe3C颗粒，它仍保持M位向。

28、回火M及细颗粒碳化物+A残。

29、Ld+T+M+Ar。共晶Ld呈鱼骨状分布。

30、S+碳化物。基体为S，S呈暗黄色，白色块状为共晶碳化物，白色细小颗粒为二次碳化物。

31、M+Ar+碳化物。白色基体为隐针状淬火M及Ar. 450X。

32、M+碳化物+A残。黑色基体为回火M+Ar,白色大块颗粒为共晶碳化物，细小颗粒为二次碳化物。

33、A。白色晶粒为A晶粒，部分晶粒呈孪晶。

34、B粒。由灰白色F和它所包围的小岛状组织所组成。

35、A+碳化物。白色基体为A，黑色网络为晶界，沿A晶析出颗粒状碳化物。

36、渗碳的平衡组织。最表层为过共析层，黑色基体为P，白色网络为Fe3Cll。

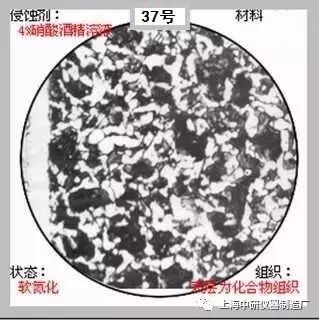

37、软氮化组织。白色表层为多相化合物，其结构一般为：Fe4N、Fe3N、CeN的混合组织。比较致密，余为回火索氏体。

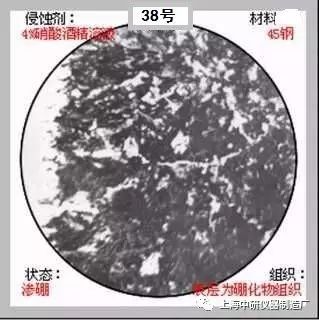

38、渗B组织。表层白色为硼化物Fe2B相，呈现齿形契入基体中。

39、HT的石墨形态。黑色片状组织为石墨，因未作浸蚀，故基体未显示，呈白色。

40、KT的石墨形态。黑色団絮状组织为石墨，类似棉絮，外形较为规则。

41、QT的石墨形态。黑色的球状组织为石墨。

42、蠕墨铸铁的石墨形态。蠕墨铸铁的石墨结构处于片状石墨和球状石墨之间，其特征石墨的长与厚之比值较小，片厚短，两端都圆钝。

43、F基体灰口铁。基体F为白色，并显示黑色网络晶界，F基体为上分布着黑色的片状石墨。

44、F+P基灰铸铁。P呈黑色片状，F分布于片状石墨两侧呈白色，片状石墨为黑灰色。

45、P基灰口铁。灰黑的长片为石墨，基体为灰黑色教习的片状珠光体。

46、F基可锻铸铁。基体为F，呈白色，有明显的黑色F网络晶界。

47、P基可锻铸铁。基体P呈黑白相间的层片状。有的有小量白色F，黑色団絮状为石墨。

48、F基球墨铸铁。白色基体为F，黑色网络为F晶界，黑色球状为石墨。

49、F+P基球墨铸铁。黑色球状为石墨，白色F环绕于球状石墨周围，成为牛眼状组织。

50、P基球墨铸铁。黑白相间的层片状为P，灰黑色球状为石墨。

51、P+片状石墨+磷共晶. 层片状基体为P，由于深浸蚀而成黑色；灰黑色为片状石墨，白色棱角状为磷共晶。

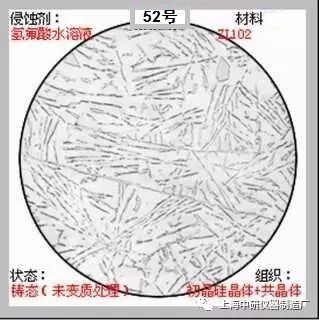

52、未变质的铝硅合金。浅灰色粗大的针状硅晶体与白色∝固溶体组成共晶组织+少量的浅灰色多边形的初晶硅晶粒。

53、已变质的铝硅合金。白色枝晶状组织为初生∝固溶体，其余为灰黑色细粒状硅与白色∝固溶体组成的共晶组织。

54、白色为∝（AL）基体与深黑色的[∝（AL)+θ相）CuAl2）+S相（Al2CuMg）]三元共晶及[∝（AL)+θ相）CuAl2）]二元共晶。三元、二元共晶均呈网络分布，难于分辨。

55、硬铝的时效组织。白色∝（AL)基体上分布黑色θ相（CuAl2）及S相（Alo2CuMg)强化相质点。

56、单相黄铜组织。为锌溶于铜中的∝固溶体等轴晶粒。有的晶粒含有孪晶。

57、双相黄铜组织。白色部分为∝固溶体基体，黑色条块状是以电子化合物CuZu为基的β固溶体。

58、亮白色树枝状为锡溶于铜钟的∝固溶体。∝树干富铜，外围较黑处富锡；树枝间隙处白色中分布很细小的点为（∝+δ）共析体。δ是以电子化合物Cu31Sn8为基的固溶体。

59、∝固溶体单相组织，晶粒内有滑移带。

60、∝+β‘+η组织，白色方块为β’相，放射针状为η相，基体∝呈黑色。

61、∝+（∝Pb）+β）共+Cu2Sb）组织白色方块为β相（SnSb）硬质点。部分针状为铜锑化合物（cu2Sb),其余为（∝+（Pb）+β）共晶软基体。

62、黑白相见层状交替排列带状组织。白色晶粒为F，黑色块状为P。

63、低碳魏氏体。白色针状、块状为F，黑色为P。

64、高碳魏氏体。黑色块状为P，白色网络为Fe3C，Fe3C呈针状插入、甚至穿透P晶粒。

65、焊接组织，焊缝区为F+P。

66、铁素体+珠光体+孔隙。白色基体为铁素体，黑色粗片状为珠光体，极少量条状渗碳体，黑色颗粒为孔隙。
